| 加工定制：是 | 品牌：聚仁 | 型号：YHX7.4 (A) |
| 别名：矿用回转测斜仪 | 用途：钻孔的施工过程中随钻轨迹监测 | 电机功率：2.5 |
| 规格：238mm*160mm*83mm | 重量：5. 5kg | 大耐压:：20MPa |
| 环境温度:：-10~ 125°C | 贮存温度:：-40~+60C | 平均相对湿度:：≤95% (+25°C) |

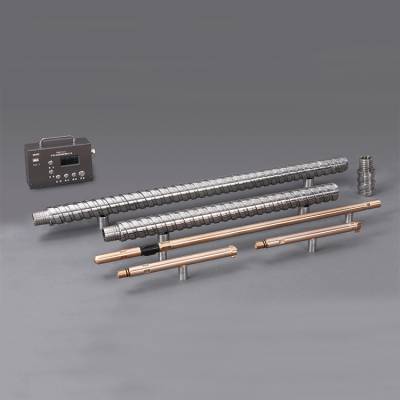

YHX7.4 (A) 矿用回转钻机测斜仪主要适用于煤矿井下瓦斯抽放钻孔、
探放水钻孔、超前勘探钻孔等钻孔的施工过程中随钻轨迹监测。可随钻测量
单一钻孔和群组钻孔倾角、方位角等主要参数,钻孔轨迹测绘程序可显示群
组钻孔空间轨迹示意图,解决抽放孔盲区。测斜仪由测量探管、无磁钻杆及
孔口主机配套组成,结构紧凑,性能稳定,体积小，重量轻,操作使用简便。
1.产品特点cm02
本系统的测量探管采用高抗冲击、抗振动的传感器元件，大大提高了其
工作长期稳定性。
本测量系统采用可充电电池供电方式。
本测:量系统是矿用本质安全型设备。
仪器可以按照传统测斜仪在终孔后重新下钻测斜的方式进行测量;更具
有边打边测的新功能，利用接钻杆的时间完成测斜，不影响钻孔施工;即使
是按照传统方式在终孔后重新下钻来测量，仪器也能够接上钻头，当遇到坍
塌孔段，可以开泵打钻将渣返出，继续测量，***测斜成功率。
每一次测斜，钻杆静止时间仅需20秒(利用接钻杆的时间完成测斜，不
影响钻孔施工)，提高测斜效率;测斜过程操作简单，只需按主机上的“采
